Beschreibung
Die Eigenschaften des LoDi-Light-Operator 4-C-LED
- Raumlichtcontroller für den SC-BUS zum Anschluss an den LoDi-Shift-Commander
- Alle Ausgänge arbeiten mit einer Freuquez von 100Hz und 1024 Dimmstufen,
- die einen realistischen Ablauf simulieren. (Bei anderen Systemen max. 255 Dimmstufen)
- Es stehen Ihnen 4 Kanäle mit einer Leistung von bis zu 5 Ampere pro Ausgang zur Verfügung.
- D.h. mit bis zu 13 Meter LED Stripe (mit 120LEDs pro Meter) belastbar.
- Es können alle gängigen LED Stripes mit einer Betriebsspannung zwischen 12 - 24 Volt an den
- LoDi-Light-Operator 4-C-LED angeschlossen werden.
- Manuelle Bedienung möglich
- Frei konfigurierbar über den LoDi-ProgrammerFX.

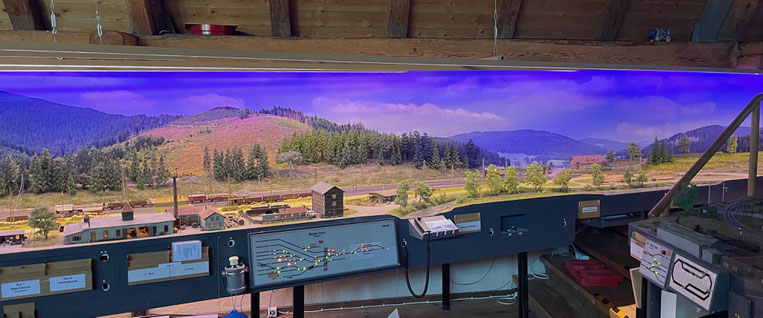

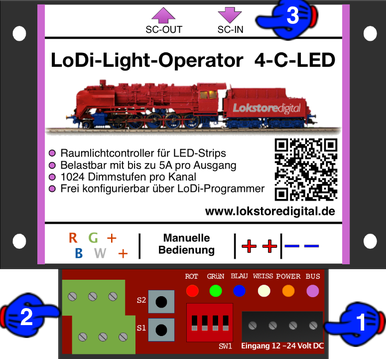

1. Der LoDi-Light-Operator 4-C-LED und seine Anschlüsse

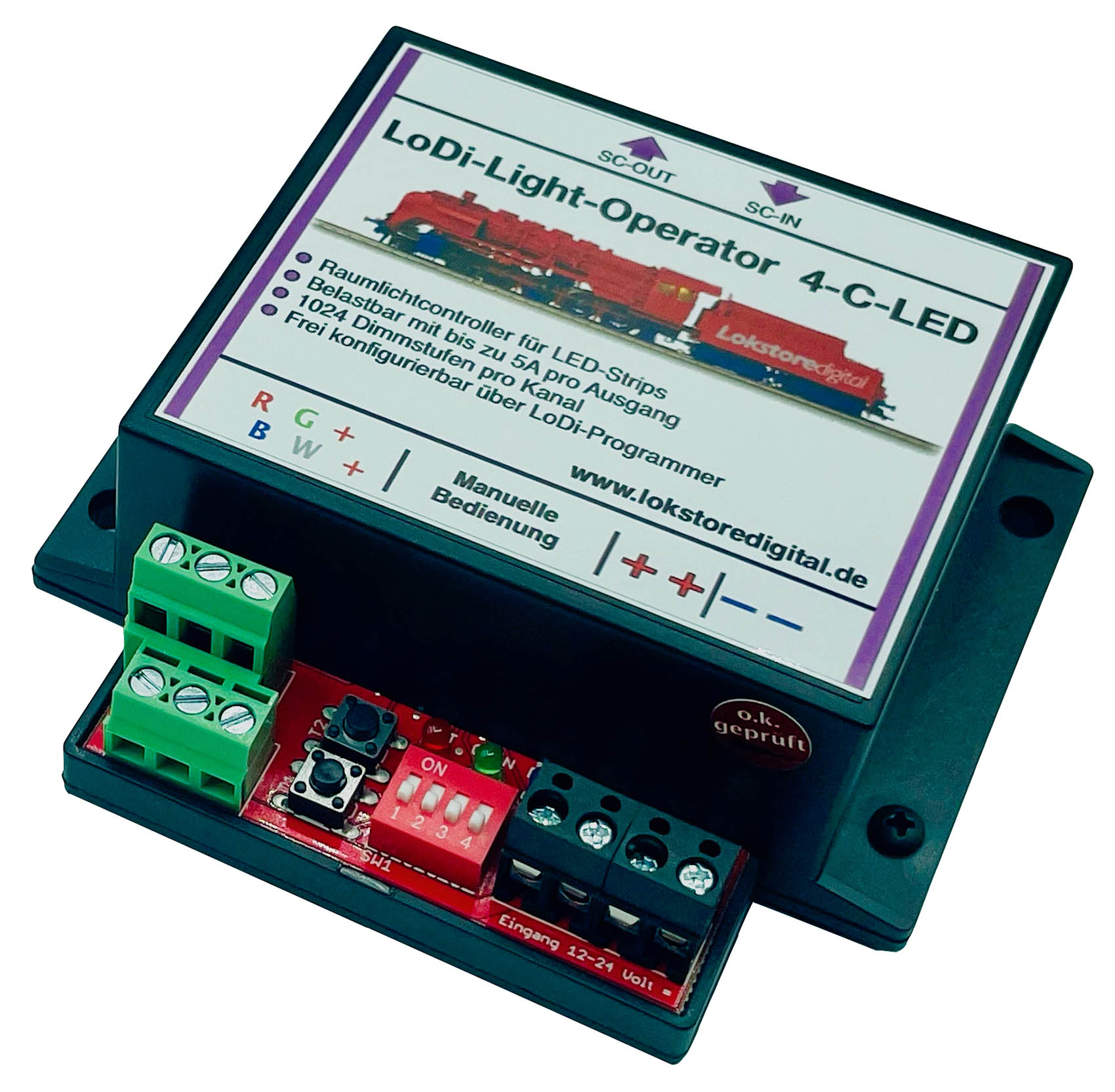

Der LoDi-Light-Operator 4-C-LED ist ein Controller, der für die Raumlichtsteuerung über
LED-Stripes optimiert wurde.
2. LEDs und Ihre Anzeige am LoDi-Light-Controller 4-C-LED
Der LoDi-Light-Operator 4-C-LED verfügt über mehrere LEDs, die Ihnen helfen sollen, den Zustand des Gerätes zu erkennen und eventuelle Störungen schneller zu verstehen.
3. Anschluss des LoDi-Light-Operator 4-C-LED an den SC-BUS

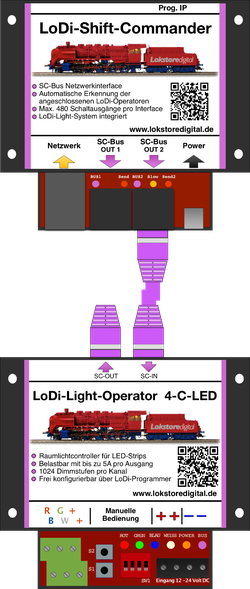

Auf diesem Bild sehen Sie den LoDi-Shift-Commander, der hier zusammen mit einem angeschlossenen Operator gezeigt wird.
Der LoDi-Light-Operator 4-C-LED ist an den SC-BUS Out 2 angeschlossen. Hier stehen Ihnen 384 Kanäle zur Verfügung.
Der LoDi-Light-Operator 4-C-LED kann nur am Bus 2 betrieben werden!
Er beansprucht 8 Kanäle am Bus.
Am letzten Operator muss der Bus terminiert werden.
Das bedeutet, dass Sie den Abschlussstecker, genannt Bus-Terminator, immer in das letzte Modul einstecken müssen.

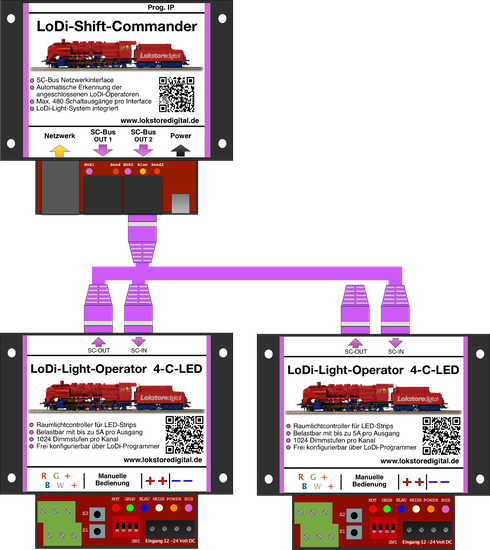

Bei diesem Beispiel sehen Sie nun wie Sie die Operatoren nacheinander angliedern können.
Wichtig ist dabei, dass Sie darauf achten, die Netzwerkkabel richtig anzuschließen. Das heißt z.B. von OUT nach IN, wie Sie auf dem Bild erkennen können.

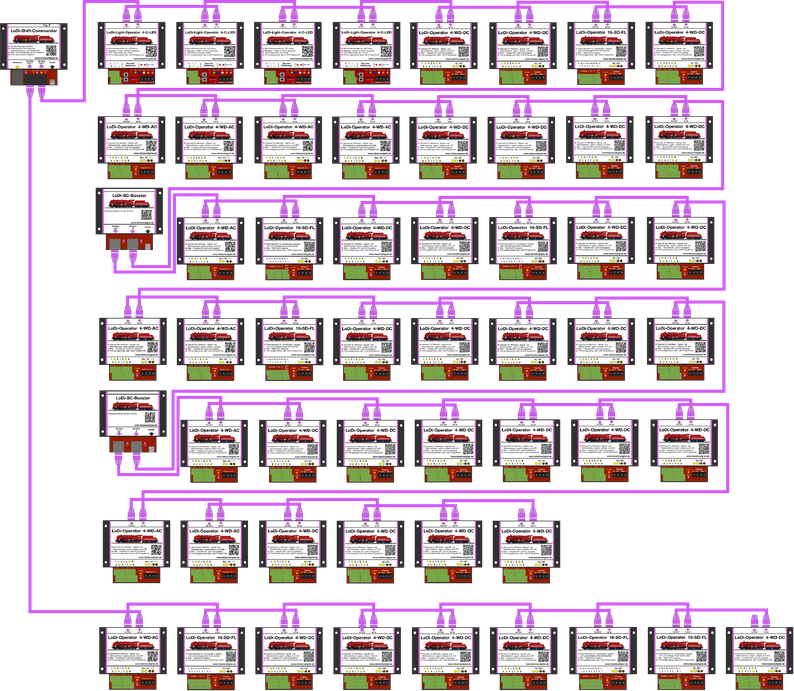

Auf dem letzten Beispielbild können Sie einen maximal ausgereizten SC-BUS 1 und 2 erkennen.. Die Reihenfolge der Module ist hierbei völlig unerheblich.
Die Buslänge bzw. Anzahl der Module lassen sich ganz einfach berechnen..
Auf Bus 1 stehen Ihnen 96 Kanäle zur Verfügung.
Hier könnten Sie z.B, 12 LoDi-Operatoren 4-WD-DC oder AC anschließen, da jedes Modul 8 Kanäle benötigt.
Am Bus 2 stehen Ihnen 384 Kanäle zur Verfügung.. Das wären also 48 LoDi-Operatoren 4-WD-AC oder DC, LoDi-Light-Controller 4-C-LED oder der LoDi-Operator 16-SD-FL.
Sie sehen, dass Sie mit unserem System sehr dynamisch arbeiten können.

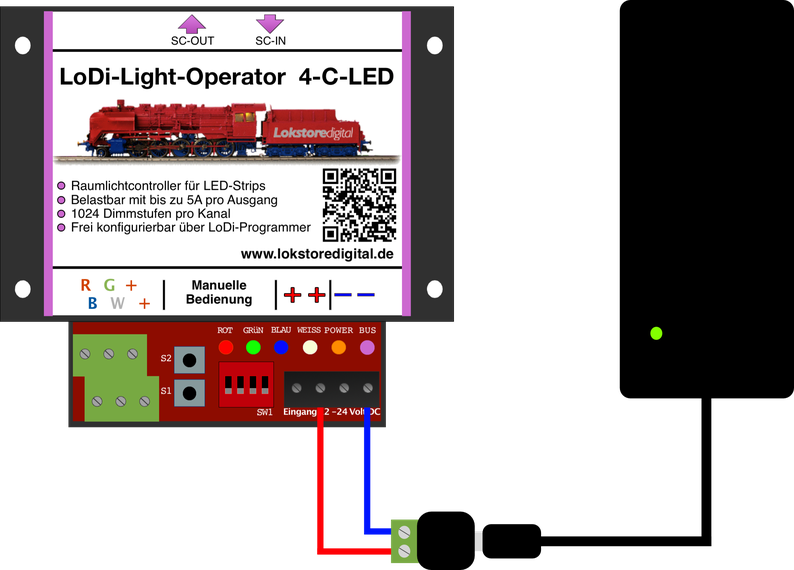

4. Anschluss des LoDi-Light-Operator 4-C-LED an die Versorgungsspannung
Für die Versorgung des LoDi-Light-Operators gibt es mehrere Möglichkeiten, je nach örtlichem Strombedarf. Für Ströme bis zu 8A bieten wir Ihnen ein entsprechendes Netzteil an, das Sie selbst anschließen können.
Hierzu liefern wir einen Adapter mit Kabel zum direkten Anschluss an den LoDi-Light-Operator.
(LINK Netzteil)
Mit 8 Ampere können Sie maximal 10 Meter LED-Strips pro LoDi-Light-Operator versorgen.

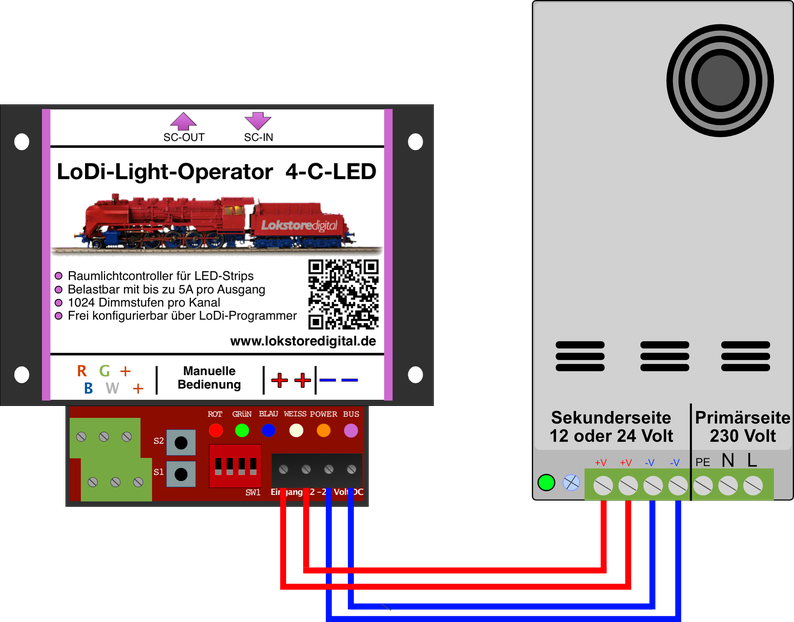

Für höhere Ströme liefern wir auch ein Netzteil bis 20A, dessen Anschluß jedoch durch einen autorisierten Fachmann durchzuführen ist, da es über offene Netzklemmen verfügt.
Bei Verwendung dieses Netzteils sind sekundärseitig wegen der Strombelastbarkeit Kabel mit höheren Querschnitten erforderlich. Wir empfehlen, hier eine doppelte Kabelzuführung mit jeweils mindestens
2x1,5mm2 zu verwenden, um den Spannungsabfall bei höheren Zuleitungslängen zu minimieren.
Bitte achten Sie beim Kauf darauf, dass Sie hochwertige Netzteile kaufen, wir empfehlen und führen hierbei Netzteile von MeanWell.
!!! Achtung !!!
Da wir bei diesen Netzteilen mit 230 Volt auf der Primären Seite mit Schraubklemmen arbeiten, müssen diese arbeiten von Fachpersonal durchgeführt werden. Bitte wenden Sie sich in bei Fragen an uns, oder Ihren Hauselektriker.
5. Anschluss des LoDi-Light-Operator 4-C-LED an die LED-Strips

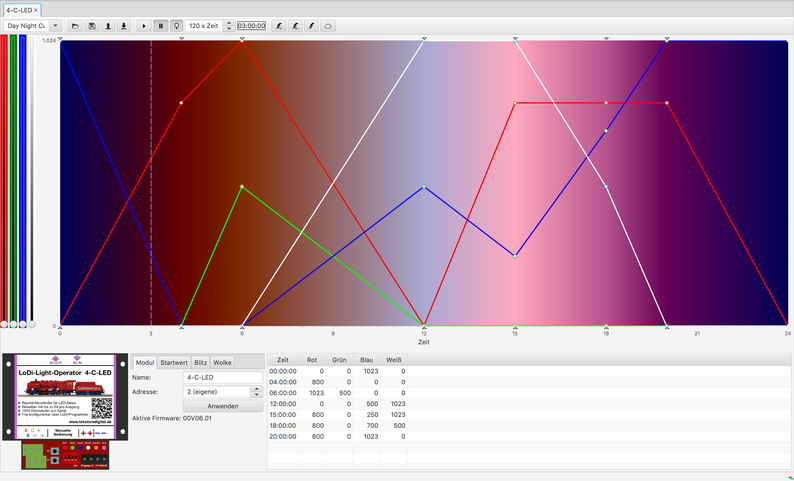

X. Einrichten des LoDi-Light-Operator 4-C-LED im LoDi-Programmer
