Beschreibung
Die Eigenschaften des LoDi-Operator 4-WD-DC
- Gleichspannungsdecoder für den SC-Bus zum Anschluss an den LoDi-Shift-Commander.
- Ihnen stehen 8 Kanäle mit je einem 1 Ampere zur Verfügung, die Gesamtsumme der angeschlossenen Kanäle darf die Summe von 2 A nicht übersteigen.
- Sie können am LoDi-Operator 4-WD-DC alle gängigen Motorweichenantriebe, Magnetspulenantriebe, Lampen oder LEDs anschließen.
- Der LoDi-operator 4-WD-DC ist ebenfalls geeignet für andere Verbraucher die Gleichspannung benötigen wie Motoren, Getriebemotoren und Speziell für LEDs geeigneten.
- Jeder Ausgang ist getrennt voneinander gegen Überlast geschützt.
- Einfach konfigurierbar über LoDi-ProgrammerFX.

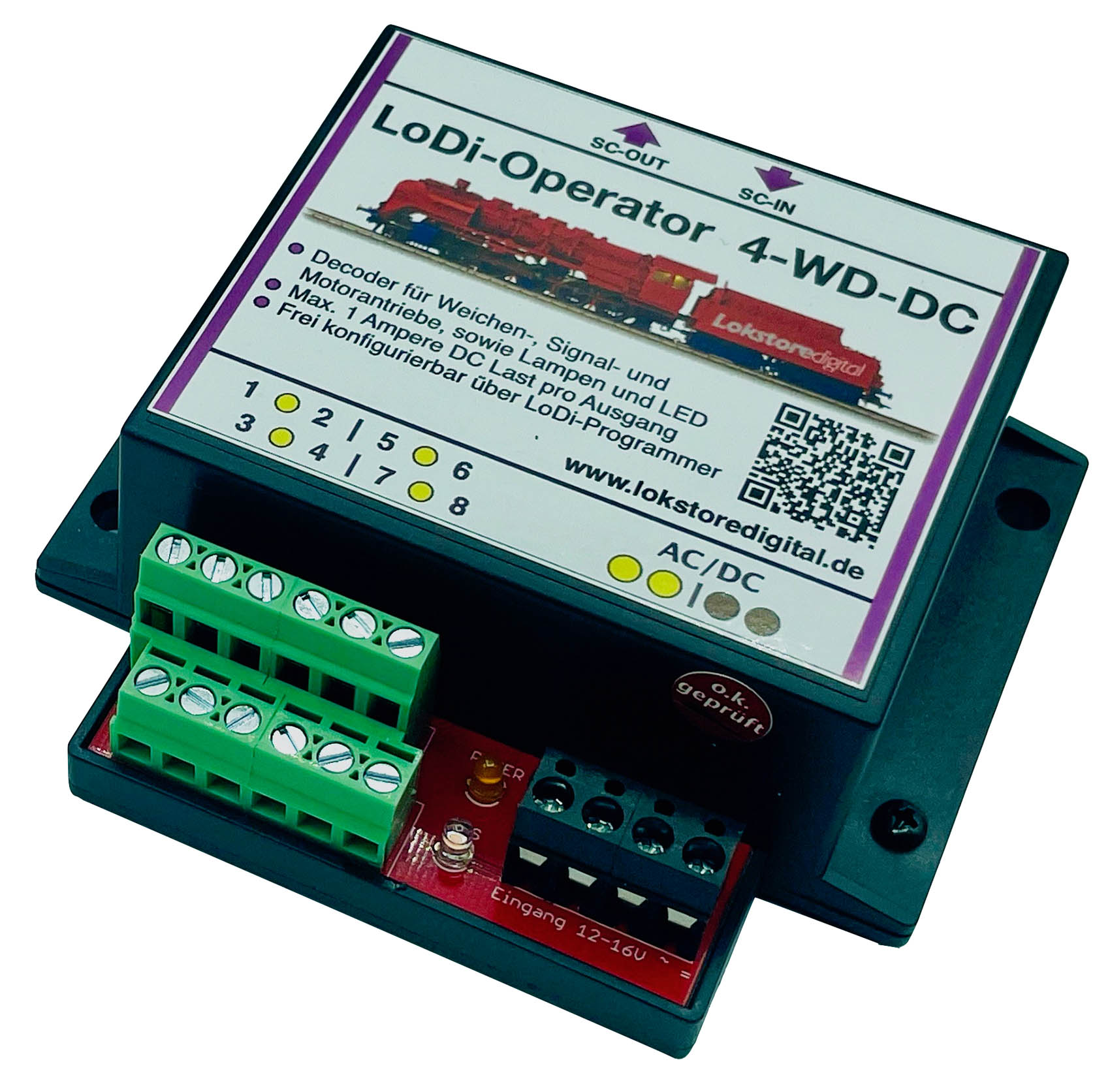

1. Der LoDi-Operators 4-WD-DC und seine Anschlüsse
Der LoDi-Operator 4-WD-dC ist ein Schaltdecoder, der am LoDi-Shift-Commander angeschlossenen wird. Er kann am langsamen und am schnellen Bus betrieben werden.
Zu den Anschlüssen am
LoDi-Operator 4-WD-DC
2. LEDs am LoDi-Operator 4-WD-DC
Der LoDi-Operator 4-WD-DC verfügt über zwei LEDs, die Ihnen helfen sollen, den Zustand des Gerätes zu erkennen und Störungen schneller zu verstehen.
3. Anschluss des LoDi-Operator 4-WD-DC an den SC-BUS
Der LoDi-Operator 4-WD-DC wird an den SC-Bus, der vom LoDi-Shift-Commander aus kommt, angeschlossen.

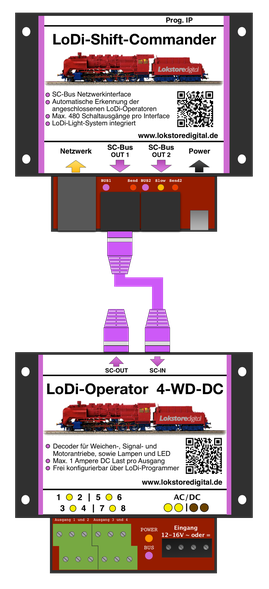

Dies sehen Sie hier am ersten Anschlussbild.
Auf diesem Bild sehen Sie den LoDi-Shift-Commander zusammen mit dem daran angeschlossenen Decoder, hier ist es der
LoDi-Operator 4-WD-DC.
Der Decoder ist an den SC -Bus Out 1 angeschlossen.
Hier stehen Ihnen 96 Ausgänge zur Verfügung.
Am LoDi-Operator 4-WD-DC können Sie die Abschlüsse belegen, wie Sie es an Ihrer Anlage benötigen. Hierbei ist es nicht relevant, ob Sie zuerst einen LoDi-Operator 4-WD-AC oder einen LoDi-Operator 4-WD-DC anschließen.
Der LoDi-Shift-Commander ist in der Lage, die angeschlossenen Decoder zu erkennen.
Sie können die Zuordnung dann über unser Tool LoDi-ProgrammerFX programmerien.
Am letzten Operator muss der Bus terminiert werden.
Das bedeutet, dass Sie den Abschlussstecker, genannt Bus-Terminator, immer in das letzte Module einstecken müssen.

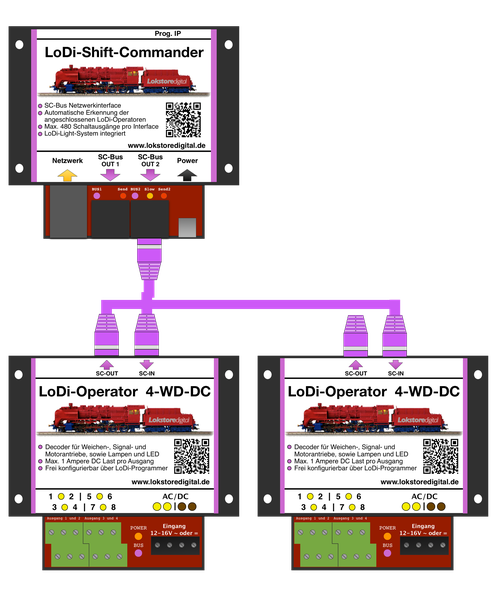

Bei diesem Beispiel sehen Sie nun wie Sie die Operatoren nacheinander ein- oder anhängen können.
Wichtig ist dabei, dass Sie darauf achten, die Netzwerkkabel richtig anzuschließen.
Das heißt z.B. von In nach Out, wie Sie auf dem Bild erkennen können.
Die Buslänge bzw Anzahl der Module lassen sich ganz einfach berechnen.
Auf Bus 1 stehen Ihnen 96 Kanäle zur Verfügung.
Hier könnten Sie z.B, 12 LoDi-Operatoren 4-WD-DC oder AC anschließen, da jedes Modul 8 Kanäle benötigt.
4. Anschluss des LoDi-Operator 4-WD-DC an den Modellbahntrafo

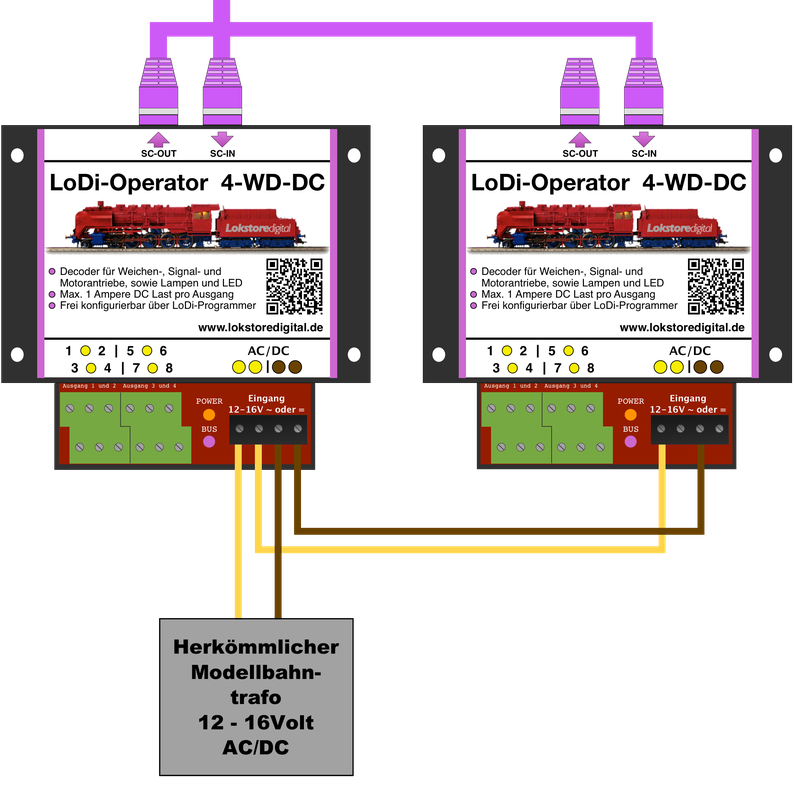

Der LoDi-Operator 4-WD-DC verfügt über 4 Anschlussklemmen.
Diese müssen nicht beide mit dem Trafo verbunden werden, sie dienen zur Weiterverteilung des Stroms.
Hierbei können Sie das Kabel bei einem Decoder anfangen und immer weiter zum nächsten verteilen.
Nach 15 Decodern sollte eine neue Energieeinspeisung erfolgen.
Dies erleichtert den Verkabelungsaufwand des Systems.

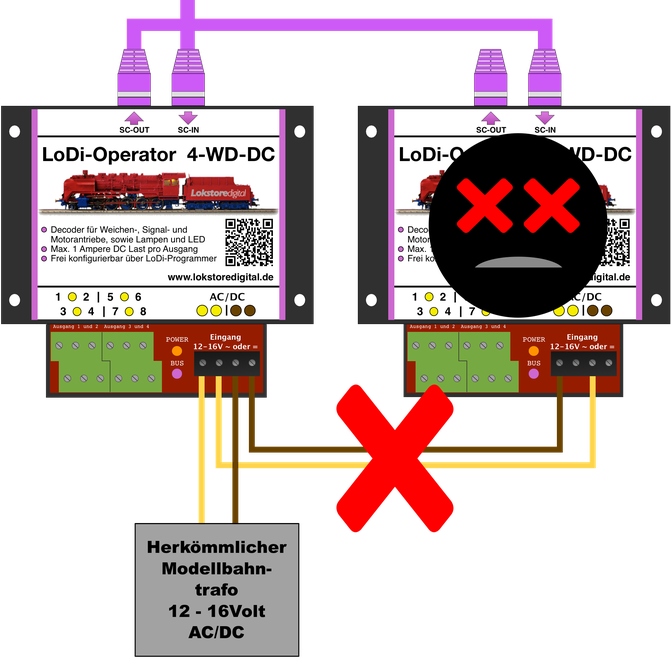

ACHTUNG keine Kabel unter 0,75mm2 wählen!
Achten Sie bitte auf die richtige Polung des Netzteils!
5. Anschluss des LoDi-Operator 4-WD-DC an die Verbraucher
Text Folgt!
X. Technische Daten
Abmaße:
- Länge 8,9 cm
- Breite 10 cm
- Höhe 3,5 cm
Gewicht:
- 97 Gramm
Zulässig von 12 - 24 Volt Gleich- oder Wechselspannung.
Belastbar durch Verbraucher mit 1 Ampere.
Über die AC/DC-Klemme am Decoder kann die Versorgungsspannung weiter zum nächsten Decoder geführt werden. Dabei darf der Strom maximal 10 Ampere betragen.

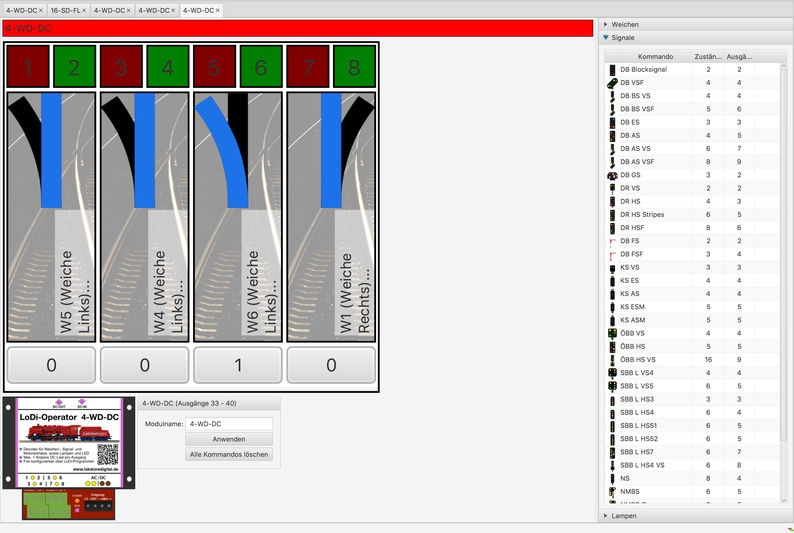

X. Einrichten des LoDi-Operator 4-WD-DC im LoDi-Programmer
