Beschreibung

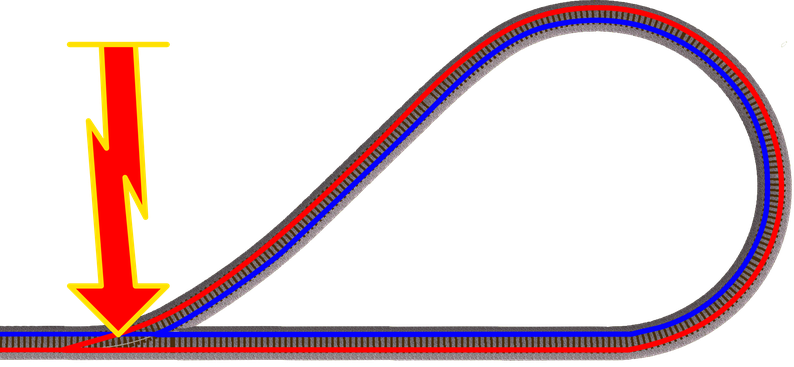

Warum benötigt man ein Kehrschleifenmodul an einer Modellbahnanlage?
Die Eigenschaften des LoDi-KSM(-P)
- Kehrschleifenmodul ( KSM ) für ihre digitale Modellbahn und Spurgrößen von Z bis G.
- Das Kehrschleifenmodul ist Gleisformat unabhängig.
- Unser KSM ist nicht detektierbar für Rückmelder, was bedeutet, dass Ihr Rückmelder kein "Belegt" anzeigt, nur weil das Kehrschleifen Modul daran angeschlossen ist.
- Erst die Lok löst wie gewohnt eine Belegtmeldung aus.
- Das KSM ist voll RailCom-fähig. Die RailCom-Daten Channel 1 und 2 der Lok werden selbst über den
KSM-Abschnitt zurückgesendet. - Es kann zwischen Automatik- und Manuell-Modus gewechselt werden, dazu müssen Sie einen normalen Weichenausgang an Ihrem Decoder oder LoDi-Operator haben.
- Unsere Module unterstützen das LoDi-KSM(-P) mit
-
- LoDi-Operator 16-SD-FL
- LoDi-Operator 4-WD-DC
- LoDi-Operator 4-WD-AC
- Kann aber auch mit jeglichen anderen Schaltdecoder angesteuert werden.

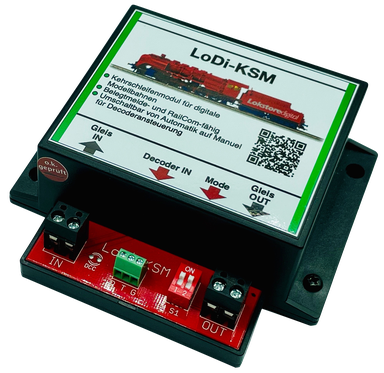

1. Das LoDi-KSM(-P) und seine Anschlüsse

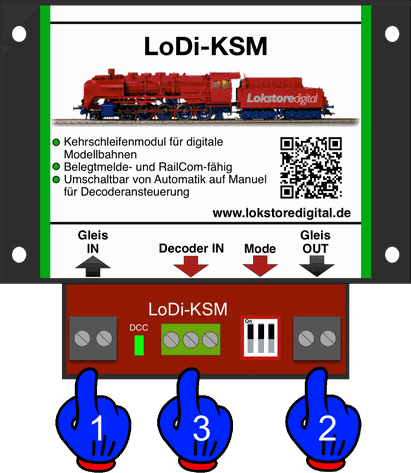

2. Anschlussdetails in Übersicht

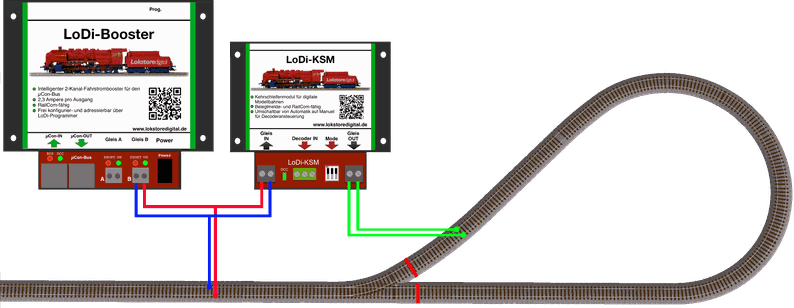

Hier können Sie die Anschlussvariante an einem LoDi-Booster sehen.
Es können alle gängigen Digitalzentralen und Booster jeglicher Hersteller am LoDi-KSM(-P) angeschlossen werden. Das Modul arbeitet völlig autark.

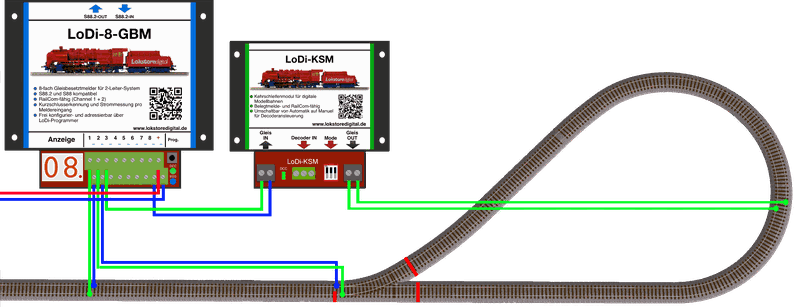

Dieses Anschlussbeispiel verwendet das LoDi-KSM(-P) über einen Belegtmelder.
Dies wird benötigt, wenn Sie ihre Kehrschleifen zurückmelden bzw. besetzt melden möchten.
Es können Belegtmeldemodule jeglicher Hersteller an das LoDi-KSM(-P) angeschlossen werden.
3. Anschluss an LoDi-Operator oder Weichendecoder
Wie schon erwähnt, hat das
LoDi-KSM(-P) einen Anschluss für einen Weichendecoder jeglicher Art.

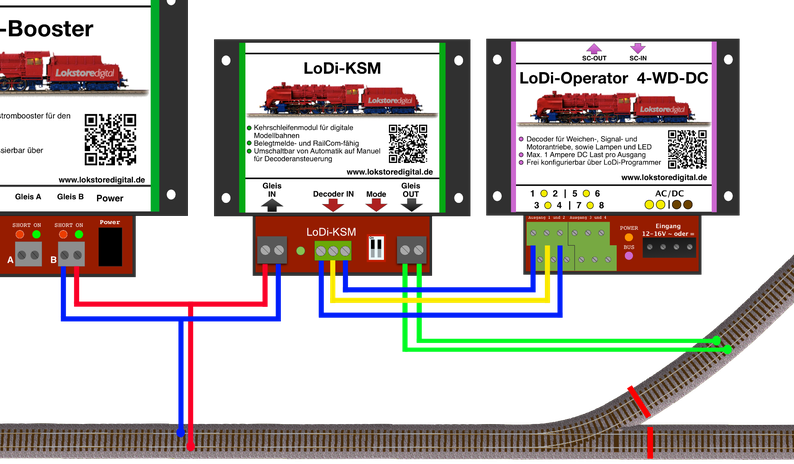

Auf dem nächsten Foto können Sie ein Anschlussbeispiel an einen LoDi-Operator 4-WD-DC erkennen.

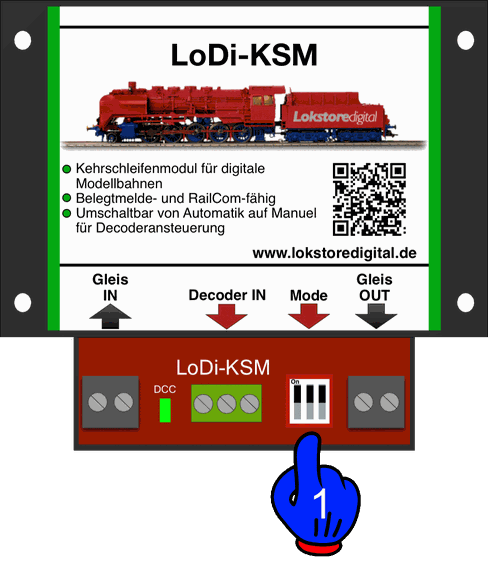

Möchten Sie nun die Automatik vom Modul abschalten, müssen die beiden Dipschalter bei (1) auf "off" gestellt werden. Danach kann das Modul nur noch über die Weichenklemmen ( Decoder IN ) angesteuert werden.
Das Modul hat 2 Betriebsmodi, die eingestellt werden können:

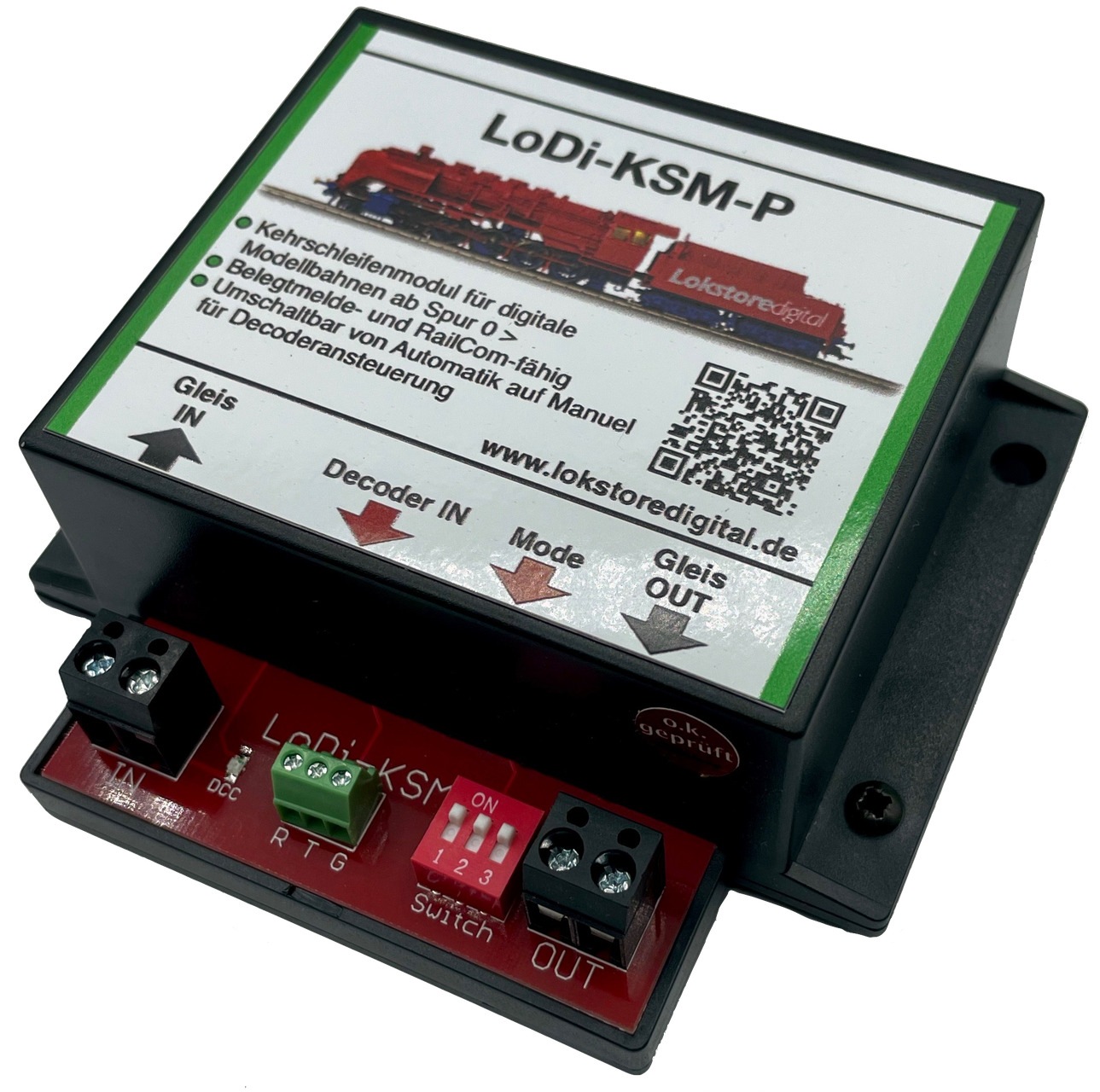

Die LoDi-KSM(-P) Module ab 6/2021 haben einen 3er Dip-Schalter. Hier kann über Dip 1 die LED ein und Ausgeschaltet werden. Dip 2 und 3 verhält sich wie oben beschrieben.
4. Technische Daten
Abmaße:
- Länge 8,9 cm
- Breite 10 cm
- Höhe 3,5 cm
Gewicht:
- 83 Gramm
An der Digitalklemme, also im Digitalbetrieb, kann der Decoder mit bis zu 26 Volt versorgt werden.
! Achten Sie hierbei auf die Angaben des Herstellers Ihrer Digitalzentrale oder Boosters !
LoDi-KSM belastbar durch Verbraucher mit kurzzeitig 3 Ampere und dauerhaft 2 Ampere
LoDi-KSM(-P) belastbar durch Verbraucher mit kurzzeitig 6 Ampere und dauerhaft 4 Ampere
