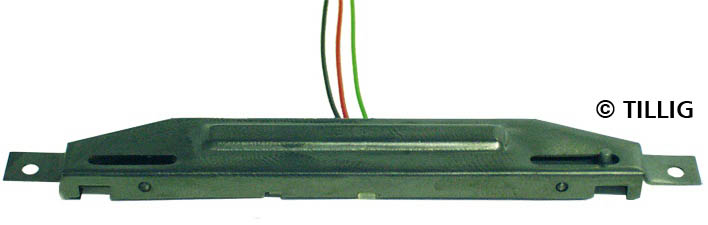

TT Elektrischer Weichenantrieb für Rechtsweichen TT-Modellgleis

Tillig - 83531

Bauart endabgeschalteter Doppelspulenantrieb Betriebsspannung 14-16 V AC Strombedarf kurzzeitig 1A Die Weichenantriebe sind mit einer Endabschaltung versehen. Diese ist aber nur wirksam, wenn der Antrieb die Endlage erreicht. Erreicht der Antrieb die Endlage nicht (z. B. Verunreinigungen im Bewegungsbereich der Zungen) und wird mit Dauerspannung angesteuert, kann es zu einem Defekt des Antriebes kommen. Beachten Sie, dass der Antrieb nicht mit Dauerspannung versorgt wird! Um ein sicheres Betreiben der Antriebe zu gewährleisten, bitte folgende Hinweise beachten: • Verwendung eines Zubehör-Transformators mit ausreichender Leistung zum Schalten der Antriebe. z. B. Art.-Nr.: 08122 - 16,5V Wechselspannung, 45VA (Der Antrieb benötigt im Schaltvorgang kurzzeitig ca.1100 mA) • Leitungsquerschnitt der Anschlussleitung mind. 0,14 mm² • Antriebe einzeln schalten • Ansteuerung der Antriebe mit Tastenpult im Impulsbetrieb. Bei Verwendung von Digitalsteuerungen oder anderen elektronischen Steuerungen den Ausgang auf Impulsbetrieb mit einer Impulslänge von max. 0,5s programmieren. • Pausenzeit zwischen den Schaltvorgängen 1 bis 2 Sekunden
