Beschreibung
Motorische Weichenantriebe für die Modelleisenbahn
- Motorische Weichenantriebe mit ruhigem und langsamen Lauf
- Kleinformat
- Einfache Verankerung
- Kleinmotor mit Planetengetriebe
- Universelle Schaltung als elektromagnetischer oder motorischer Weichenantrieb
- Einstellung des Stellwegs in mehreren Stufen möglich
- Umschaltkontakte integriert
- einfache Installation
Die Weichenantriebe dienen zur elektrischen Steuerung von Ein-Aus-Mechanismen in Modellen.
Im Allgemeinen sind sie für Weichen, mechanische Signale oder Schranken geeignet. Den Stellweg kann man in mehreren Stufen einstellen (mit der Positionsänderung des Bolzens im Mitnehmer). Ein unterbrochener Lauf des Motors bis zur Endlage und ihre Verriegelung sind gesichert.
Die Spannungsversorgung ist Gleich- und auch Wechselspannung zwischen 9-16 V und die Stromaufnahme beträgt ca. 150 mA im Lauf.
Der Antrieb ist mit Endlageschaltern ausgestattet, d. h. die Steuerspannung kann dauerhaft angeschlossen sein und nach dem Erreichen der betreffenden Lage wird die Stromaufnahme getrennt und die Bewegung automatisch eingehalten.

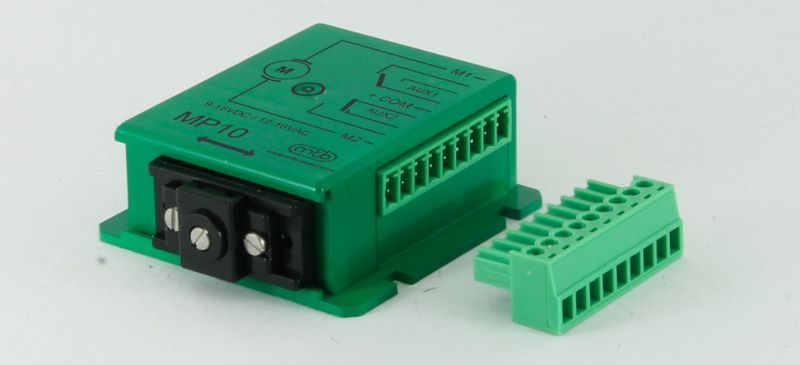

MP10
- Abmessungen kompatibel mit Tortoise Slow Maschine(TM)
- Reduzierte Geschwindigkeit, erhöhte Leistung - geeignet für größere Modelle
- Universeller Anschluss als elektromagnetischer oder Motorwechsler
- 4 Hubstufen 3,5, 6, 9,5 und 12,5 mm
- Integrierter Doppelschaltkontakt
- Bequeme Installation mit abnehmbarem Stecker
Der Hub wird in vier Stufen über die Position des Bolzens in der Achse eingestellt. Der Kugelmechanismus sorgt für eine reibungslose Fahrt in die Endposition und deren Verriegelung.
Die Verdrahtung des MP10 ist universell - dreidrahtig (als Elektromagnete) oder zweidrahtig (motorisierte Wandler), so dass er die ursprünglichen Typen leicht ersetzen kann, ohne die Gleisverdrahtung zu ändern, Für zusätzliche Lehren ist der Wandler mit zwei Schaltkontakten mit einer Kapazität von 1A ausgestattet.
Hersteller
MTB Model
Nenngröße/Maßstab
Spurneutral
Digital
Nein
Bausatz
Nein
Einmalauflage
Nein
Clubmodell
Nein
Exklusivmodell
Nein
Neuerscheinung von
2023
