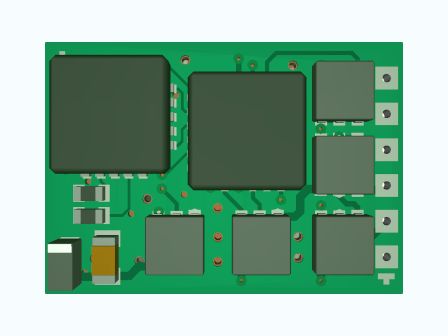

Fahrzeugdecoder DHSP10A-3 (SX1, SX2, DCC und MM) - mit Anschlusslitzen (022-8301004)

Beschreibung

Produkteigenschaften und Funktionen

Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder DCC-Format
Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch
Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
SelecTRIX 1 31 Fahrstufen, 100 Adressen
SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
Intern 127 Fahrstufen
Einstellbare Motorfrequenz (niederfrequent, 16 kHz, 32 kHz)
Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
Licht- und Funktionsausgänge dimmbar und analog aktivierbar
Rangiergang
Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
Alle Funktionsausgänge frei programmierbar
Temperaturschutz
Resetfunktion für DCC und SX2
Updatefähigkeit des Decoders

Das Update (der Firmware-Download aus dem Internet ist kostenlos) ist im eingebauten Zustand des Decoders auf dem Gleis möglich (kein Öffnen des Fahrzeugs notwendig) und erfolgt entweder über die FCC-Digitalzentrale oder den Programmer. Falls keine entsprechende Hardware zur Verfügung steht, stellt die Firma Doehler & Haass auf Anfrage einen Programmer leihweise zur Verfügung.

Der Fahrzeugdecoder DHSP10A unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel, Lenz ABC), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).

Für die SX1-Programmierung ist ein an die Versorgungsspannung (VS) angeschlossenes SUSI-Modul bzw. eine angeschlossene Pufferung zu entfernen. Es reicht aus, die Versorgungsspannung (roter Draht bei SUSI) für die Zeit der SX1-Programmierung zu unterbrechen. Die SX2- bzw. DCC-Programmierung ist hiervon nicht betroffen.

Generell gilt: Für die SX1-Programmierung kann keine Gewähr übernommen werden. Den SX1-Betrieb richten Sie bitte mit der SX2-Parameterprogrammierung ein.

Fahrzeugdecoder 1,5 A

Betriebsart SX1, SX2, DCC, MM, DC-analog
Maße [mm]	12,7 * 8,9 * 3,6
Gesamtbelastbarkeit	1,5 A
Max. Motorstrom	0,7 A
Max. Fahrspannung	30 V
LV, LR (dimmbar)	je 150 mA
AUX1, AUX2 (dimmbar)	je 300 mA
AUX3, AUX4	je 1,0 A
AUX5, AUX6	unverstärkt
mit SUSI-Schnittstelle	(wenn AUX5/AUX6 deaktiviert)
Kondensatorspannung	16 V
Kondensatorkapazität	470 µF
