Beschreibung
LOKPL99

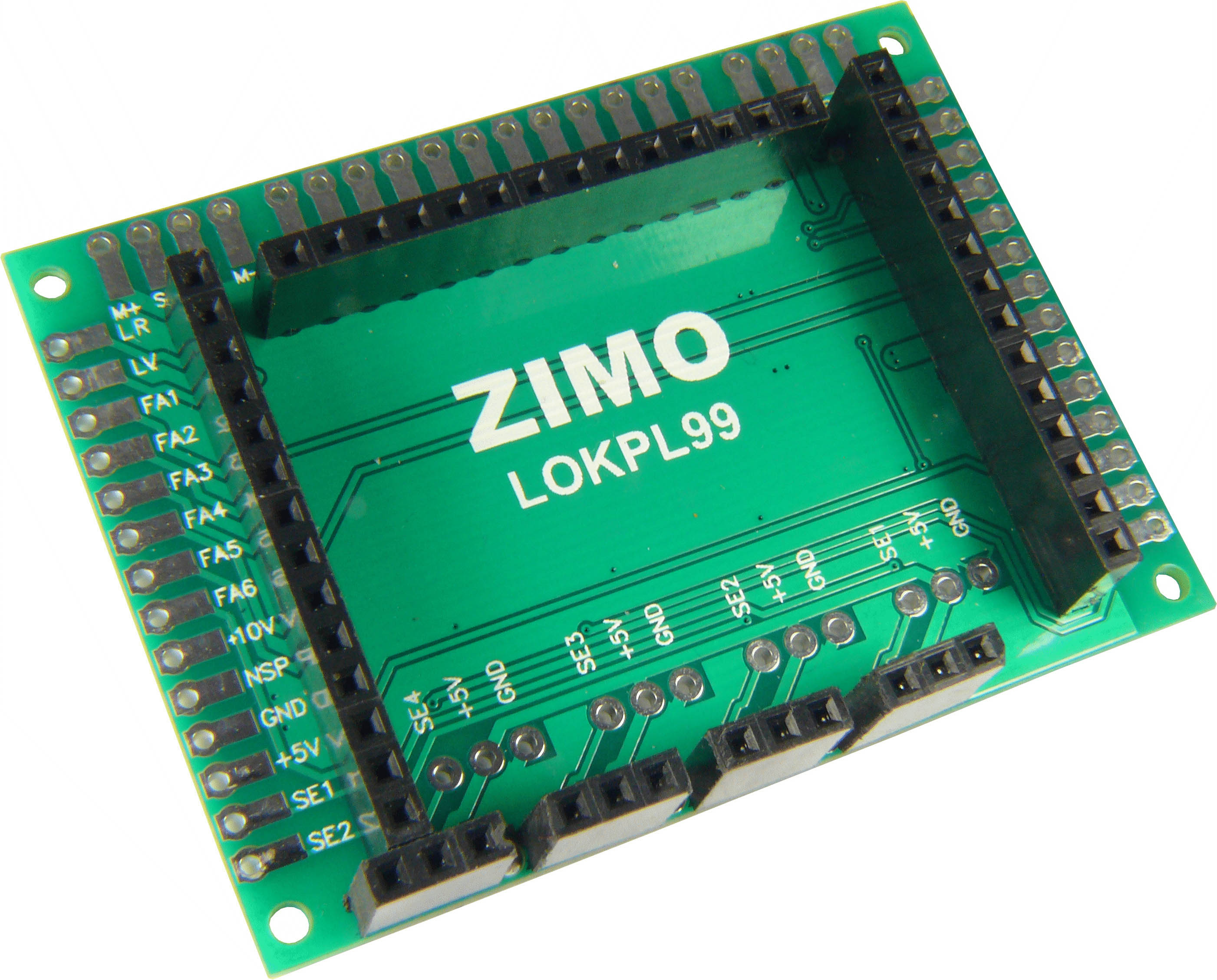

Decoder MX699LS, -LLS, -LV, -LLV können aufgesteckt werden, mit 3 x 14-poligen Buchsenleisten und 48 Lötpads zur Lok-Vedrahtung.
4 vollständige Servoanschlüsse (Steuerleitung, Masse, 5V) finden sich als Lötpads auf der Platine.
Lok- bzw. Adapter-Platinen, passend für Großbahn-Decoder
MX695, ..96, ..97 Großbahn-Decoder
ZIMO bietet eine große Vielfalt an Großbahn-Decodern (2 Familien mit 8 Typen bzw. ab 2014 sogar 4 Familien mit insgesamt ca. 12 Typen) und Lokplatinen (8 Typen), die insgesamt bis zu 30 Varianten bzw. Kombinationen bilden. Dadurch können die verschiedensten Anforderungen erfüllt werden:
- unterschiedliche Abmessungen, insbesondere „breite“ Bauform (MX695: 40 mm) und die „schmale“ (MX696: 29 mm),
- unterschiedliche Anschlussarten für die Lokverdrahtung (siehe unten),
- unterschiedliche Anzahl von Funktions-Ausgängen (8 oder 14) - alle vorhandenen "vollwertig" (2 A gruppenweise *), - entweder vollständige Servo-Anschlüsse (jeweils 3-polig einschließlich 5 V Versorgung) oder
- nur Servo-Steuerleitungen (5 V extern bereitzustellen),
- bis zu 3 Niederspannungsquellen für Lok-Einrichtungen, insbesondere 5 V, und einstellbare Niederspannung ab 1,5 V.
*) die Funktions-Ausgänge der ZIMO Großbahn-Decoder sind in 4er-Gruppen mit je einem gemeinsamen Überstromschutz ausgestattet, der den Summenstrom dieser 4 Ausgänge auf jeweils 2 A begrenzt.
Bis auf diese Variationen sind alle Decoder und Kombinationen gleich und vollständig ausgestattet: vom Synchron-Gleichrichter, der für die hohe Leistung ohne starke Erwärmung verantwortlich ist, bis zum 10 Watt - Audio-Verstärker. Der geringe Unterschied im zulässigen Motor- oder Gesamtstrom (6 A wenn auf MX695 basierend, oder 4 A bei MX696) spielt in der Praxis in den seltensten Fällen eine Rolle.
