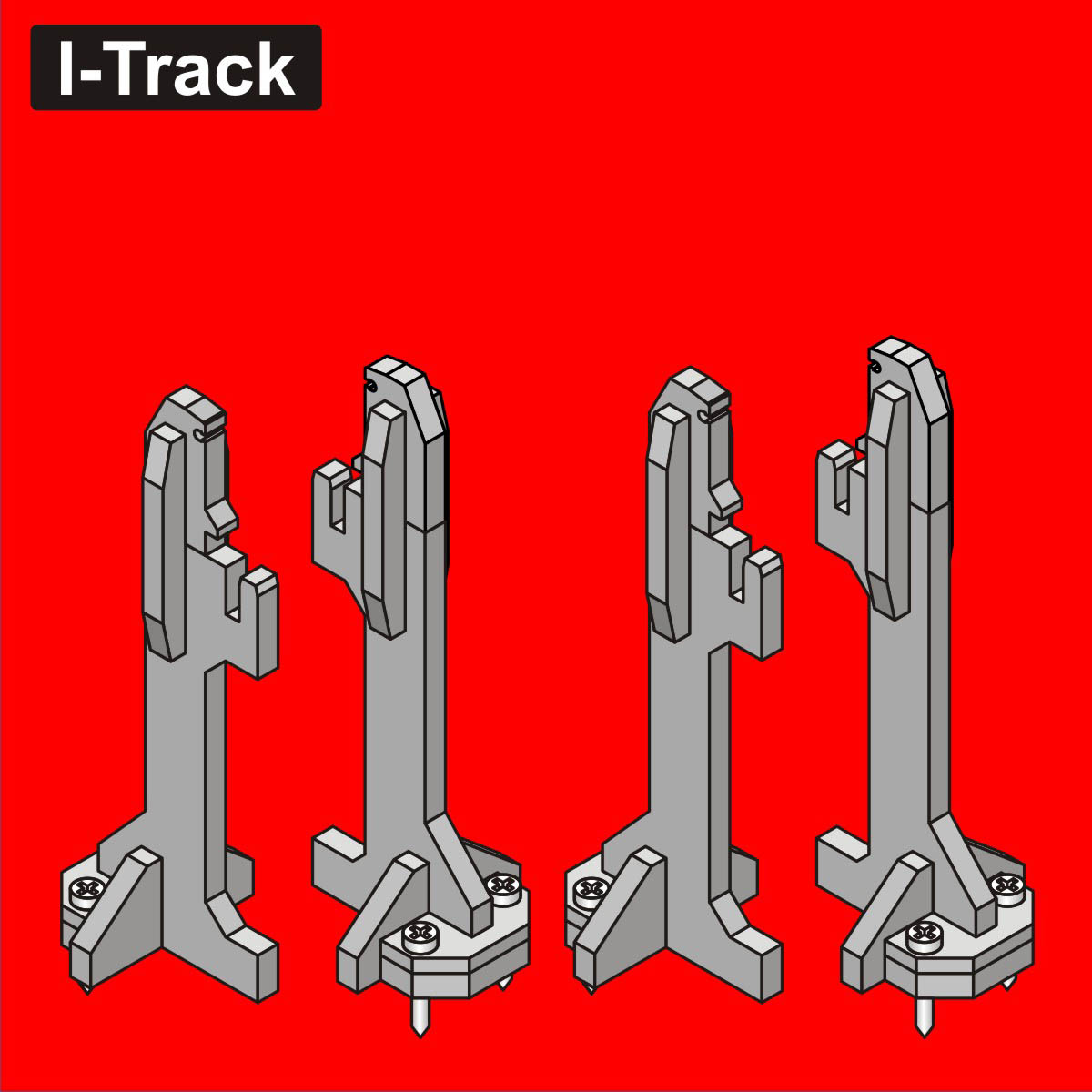

H0 - Stützen-Set für oberes Übergangs-Segment für 1 Grundkreis (360°)

Hacker I-Track - HCT9692

Zum Hacker I-Track-System gehören auch Stützen zur einfachen Montage unserer I-Track Segmente, oder anderer Konstruktionen. Die Stützen sind in zwei verschiedenen Ausführungen erhältlich. Als Holzstützen und als Universalstützen. Die Universalstützen bestehen aus einem speziellen Schaumstoff und haben die Abmessungen 60 x 40 x 600 mm oder 25 x 40 x 600 mm. Die Universalstützen werden einfach mit einem Messer auf die gewünschte Länge gekürzt. Montiert werden die Universalstützen dann mit Schmelzkleber oder unserem Hacker CA Klebstoff. Die Holzstützen bestehen aus mehreren Teilen und können daher individuell zusammengebaut werden. Die einzelnen Teile werden einfach ineinandergeschoben. So können zum Beispiel mehrstöckige Stützen ganz nach ihren Bedürfnissen gebaut werden. Die einzelnen Teile müssen erst nach dem Zusammenbau verleimt werden, so können sie sicher sein, dass die Stützen dann auch zu ihrer Anlage passen. Zum Verkleben der Holzteile verwenden Sie handelsüblichen Holzleim, oder unseren Hacker Sekundenkleber. Die Längen der Stützen variieren je nach Maßstab und orientieren sich an den jeweiligen Höheneinteilungen unseres Gleiswendel-Systems Rondela.
Die Stützen werden als Bausätze inkl. Schrauben für die Montage des Sockels in verschiedenen Sets angeboten. Z.B Sets mit Stützen in gleicher Höhe für den ebenen Trassenbau mit je 12 Paaren einer Stützenhöhe (S1, S2, ..., S12). Als Set für den Bau von Steigungen / Gefällen mit je einem Paar aller Stützenhöhen (S1 - S12). Für die oberen Übergangs-Segmente von Rondela gibt es die SE-Stützen. Diese dienen zur Montage der oberen Übergangs-Segmente, welche einen sanften Übergang aus der Steigung in die Ebene erzielen (siehe Übergangs-Segmente, Seite 18). SE-Stützen gibt es für die Rondela-Versionen 360° (1 Grundkreis) und 540° (1,5 Grundkreise). Mit den Erweiterungs-Stützen SR können sie alle Stützen um eine oder mehrere Ebenen erhöhen. Für die Montage unseres Geländers aus 2mm Aluminiumdraht nutzen sie einfach die an den Stützen dafür bereits vorgesehenen Nuten, oder die separaten Geländerhalterungen FA. Beim Zusammenbau der einzelnen I-Track Segmente werden diese mit dem Halter H fixiert, bis Sie diese verklebt haben. In Bögen empfehlen wir alle 30° eine Stütze zu positionieren. Bei geraden Steigungen / Gefällen positionieren Sie die einzelnen Stützen so, dass Sie die für Ihre Spurweite empfohlene maximale Steigung nicht überschreiten. Bei ebenen, geraden Strecken wählen Sie den Abstand zwischen den Stützen so, dass sich die I-Track Segmente unter Belastung nicht durchbiegen.
