Cab Control DCC Digitalsystem mit Mobile Control

ESU - 50311

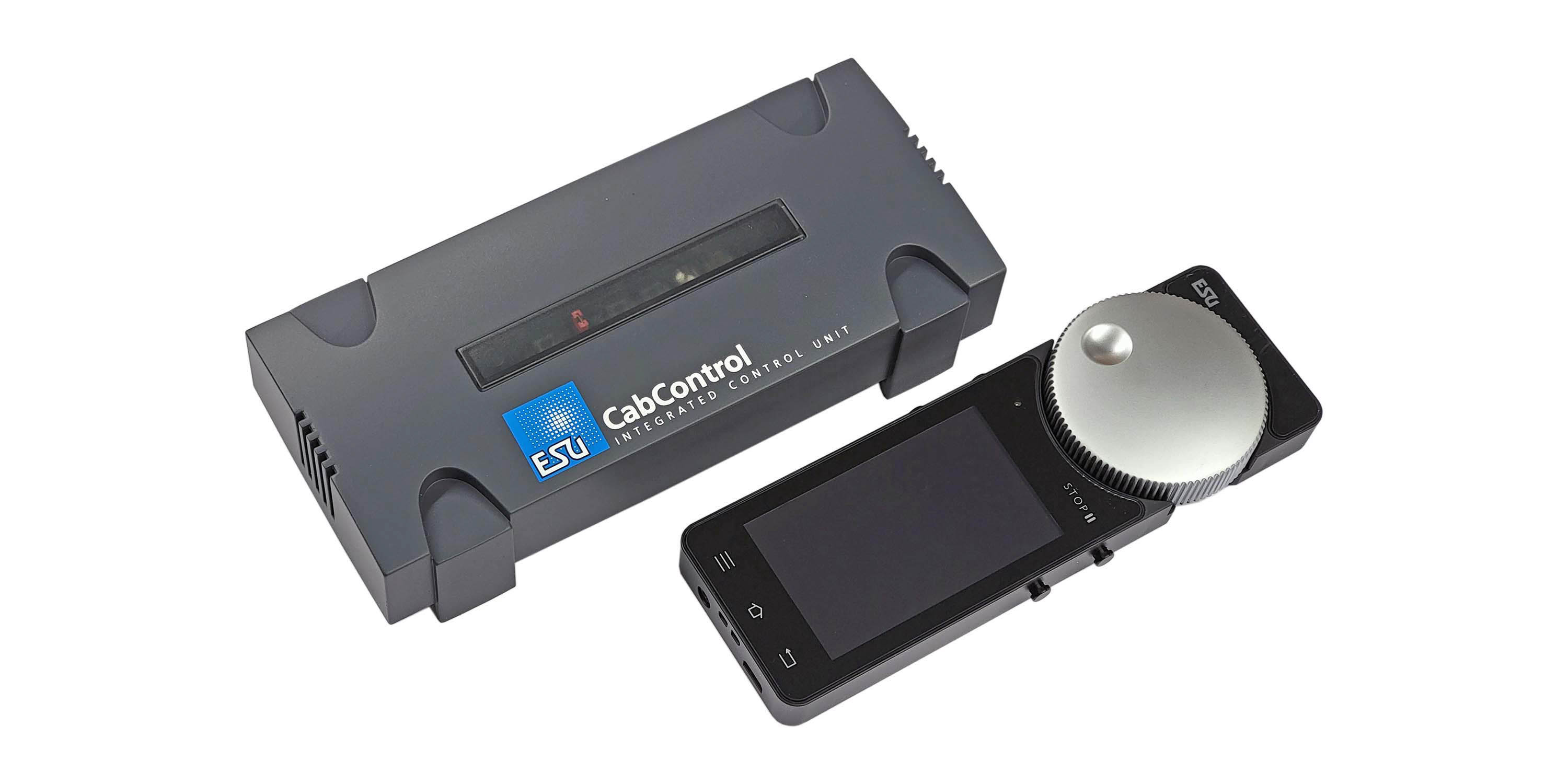

Die Integrated Control Unit (ICU) ist eine vollwertige DCC-Digitalzentrale mit RailCom® und RailComPlus® Datenformat, die bis zu 16384 Loks steuern kann. Jeder Lok können bis zu 31 Funktionen zugewiesen werden. Selbstverständlich werden pro Lok individuelle Funktionstastensymbole ebenso verwaltet wie der Lokname. Ein Loksysmbol kann am Handregler direkt ausgewählt werden. Wenn Ihre Lok mit einem RailComPlus®-kojpatiblen Decoder ausgestattet ist, wird die Lok beim ersten aufgleisen automatisch erkannt und mit allen Eigenschaften übernommen. Sie müssen an der Konfiguration nichts mehr ändern. Falls erforderlich, wird die Adresse der Lok vollautomatisch umprogrammiert.



Der speziell für die Steuerung von Modellbahnen entwickelte Mobile Control II Handregler bietet einen feinfühlig reagierenden Drehregler und vier haptische Funktionstasten an den Seiten, die eine verwechslungsfreie Bedienung ohne Blickkontakt gewährleisten. Das Display mit 480x800 Pixel Auflösung zeigt alle Informationen jederzeit im Klartext an. Bis zu 32 Funkhandregler können verwaltet werden.

Mit Hilfe des Stellwerks lassen sich bis zu 1000 Magnetartikel (Weichen, Signale) direkt am Handregler schalten.

Das CabControl System kann Loks sowohl am Hauptgleis mit Hilfe von POM direkt programmieren als auch mit Hilfe von RailCom® direkt auslesen. Selbstverständlich kann auch ein Programmiergleis an die ICU angeschlossen werden.

Der integrierte Booster mit 7A Ausgangsleistung ist stark genug, um auch Spur-1 oder G-Spuranlagen mit Strom zu versorgen. Die Gleisspannung kann direkt am mitgelieferten Netzteil der Spurweite angepasst werden. Cab Control passt für alle Spurweiten.

In die Integrated Control Unit (ICU) sind neben einem vollwertigen WLAN-Accesspoint auch eine LAN- und USB-Buchse integriert. So kann das System auf Wunsch direkt in Ihr Heimnetzwerk eingebunden und mit einer optionalen Computersteuerung ergänzt werden. Alle bekannten Softwareprodukte werden von der ICU unterstützt, da das Protokoll kompatibel zur ECoS gestaltet ist. Sofern eine PC-Software eingesetzt wird, können am ECoSLink-Bus auch ECoSDetector Rückmeldemodule für die Gleisbesetztmeldung angeschlossen und direkt in der Software ausgewertet werden. Mit Hilfe der USB-Buchse kann einerseits das Mobile Control direkt aufgeladen werden, oder ein USB-Stick für die Datensicherung bzw. Softwareupdates der ICU angeschlossen werden.

Basisgerät: Zentrale mit ARM-Controller und Linux®-Betriebssystem. Integrierter Booster mit 7.0A Dauerleistung. RailCom® Rückmelder integriert. Programmiergleisausgang mit 0.6A Leistung. 1 Anschluss für ECoSlink Geräte. Anschluss für ECoSlink Buserweiterung. 10/100Mbit Ethernet-Anschluss. Integrierter WLAN-Accesspoint als Master oder Client konfigurierbar.

DCC mit 14,28, 128 Fahrstufen. RailCom® und RailComPlus®. Bis zu 9999 Adressesn. Bis zu 31 Funktionstasten pro Lok. Bis zu 16384 Lokobjekte, 1024 Weichenobjekte. 32 Mehrfachtraktionen mit je bis zu 16 Loks.

Integrated Control Unit (ICU). Netzteil mit einstellbarer Ausgangsspannung 15V-21V. Mobile Control II Handregler mit Umhängeband und USB-Ladekabel. Anschlussklemmen für Gleis- & Progrmmiergleis. Ausführliche Bedienungsanleitung.
