Zimo StayAlive-Controller (10x7,3x2mm) für Decoder ohne oder mit eingeschränkten Vorkehrungen

ZIMO Elektronik - STACO1

ZIMO hat Energiespeicher-Lösungen für alle Decoder, also Vorkehrungen zur ersatzweisen Versorgung des Decoders und der Fahrzeug-Einrichtungen (Antrieb, Beleuchtung, Sound, ...) durch kapazitive Bauelemente wie Elkos, Tantals, oder Goldcaps (Supercaps) in allen Situationen, in denen die Versorgung von der Schiene her unterbrochen ist. Der Einsatz von Energiespeichern im Fahrzeug bringt zahlreiche Vorteile und zwar in Hinblick auf

- das Weiterfahren bei Kontaktunterbrechnungen durch schmutzige Schienen und stromlose Weichen-Herzstücke,
- die Vermeidung des Anhaltens auf stromlosen Stellen im Zusammenspiel mit einem ZIMO speziellen Verfahren
- die störungsfreie Sound-Wiedergabe bei Rad-Schiene-Kontaktstörungen (in der Praxis oft der wichtigste Punk)
- die Vermeidung von Energieverlusten durch HLU- und RailCom-Lücken (die es auch ohne Kontaktprobleme gibt)
- die Reduzierung von Motor-Geräuschen in Zusammenhang mit HLU- und RailCom-Lücken,
- die Verbesserung der Empfangsqualität (Lesbarkeit) des vom Decoder ausgesandten RailCom-Signals
- die Minimierung der Erwärmung des Decoders, besonders bei Motoren mit niedrigem ohmschen Widerstand.

StayAlive-Controller in Miniaturausführung, passend (auch von den Abmessungen her) für MX- oder MS-Decoder (Miniatur-Decoder) der "Kategorie 1" (also ohne Vorkehrungen zur Energiespeicher-Anschaltung) oder der "eingeschränkten Kategorie 2" (z.B. nur 1000 µF in direkter Anschaltung möglich, daher Bedarf an besserer Energiespeicherung nach Art der "Kategorie 1");  zum Anschließen (über Drähte) an den Decoder-Pads oder -Pins "Gem. Plus" und "MASSE".



2 oder 3 Mini-Goldcaps werden über Drähte mit dem StayAlive-Controller verbunden; dadurch ist die räumlich verteilte Unterbringung aller Teile (Decoder, STACO, Goldcaps) gegeben - im Gegensatz zu einem massiven "Power-Pack". Die Platine transformiert die Spannung der Goldcaps (in Summe 5,4 oder 8V - je nachdem ob 2 oder 3 Goldcaps; wenn vollgeladen, mit der Zeit absinkend auf ca. 2V) auf 10V hoch, was für die Ersatzversorgung des Decoders bei Rad-Schiene-Kontaktunterbrechungen ausreichend ist (für Antrieb und Sound ohne Verlust an Lautstärke) und keine Störungen, z.B. im Service Mode, verursacht.

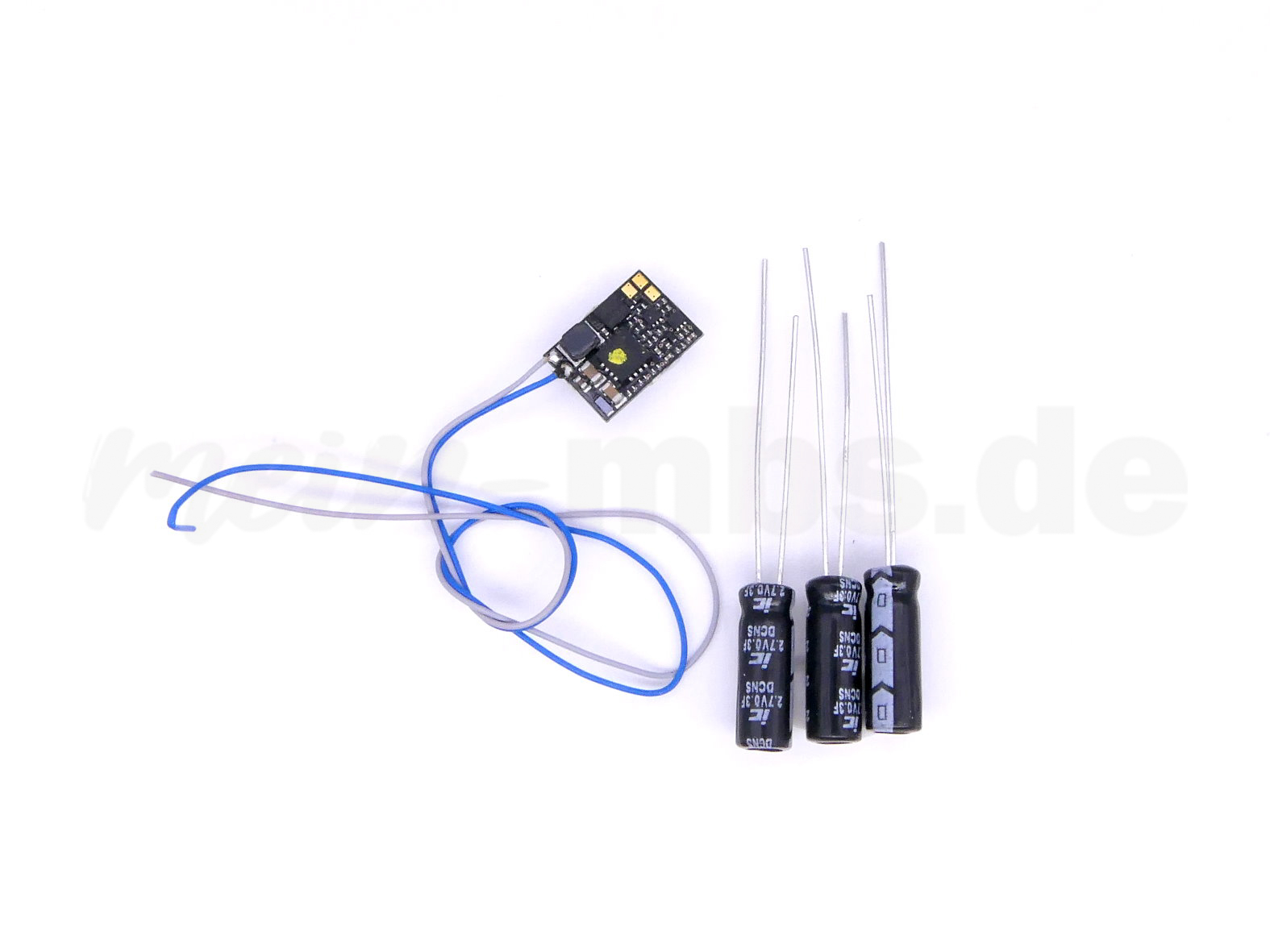

1 x STACO1, zum Laden und gesteuerten Entladen von 2 oder 3 Mini-Goldcaps, 10 x 7,3 x 1,7mm
3 x Mini-Goldcap 0,3 F/2,7 V, 4 x 12 mm (Durchmesser x Länge)
